1. 政策背景-國家節能減排戰略

“雙碳"目標推動：中國提出“2030碳達峰、2060碳中和"目標后，國務院及發改委發布《“十四五"節能減排綜合工作方案》，要求加強重點領域（如工業、建筑、公共機構）的能源計量和監控。多回路計量儀表可同時對多個回路（如電力、水、氣）進行精準計量，助力能效提升。

重點用能單位管理：根據《重點用能單位節能管理辦法》，年耗能超5000噸標煤的企業需安裝高效計量設備，多回路儀表可簡化多能源介質的集中監測。

2.安科瑞新品ADW600多回路計量模塊

ADW600多回路電力計量模塊主要用于計量低壓網絡的三相有功電能，具有體積小、安裝簡便、功能豐富等優點。產品采用模塊化設計，包括電壓模塊、電流模塊、開關量模塊、測溫漏電模塊等，模塊間采用網線連接，可支持多回路拼接使用。適用于低壓側多回路計量場景，尤其是電力改造需求。

3.產品型號規格及功能特點

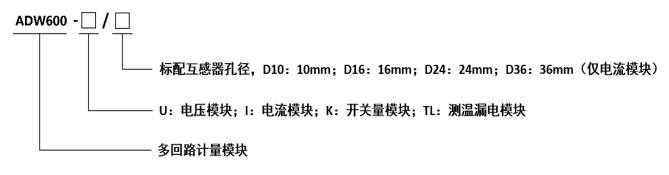

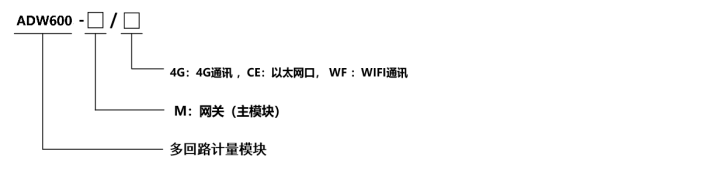

3.1 ADW600多回路計量模塊命名規則ADW600主模塊：

ADW600從模塊：

3.2ADW600多回路計量模塊功能特點

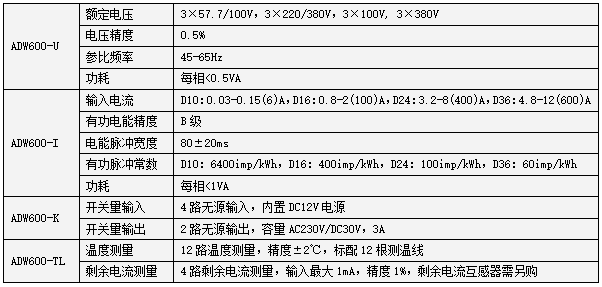

4.技術參數

電氣特性

5.外型尺寸及安裝說明

5.1外型尺寸(單位：mm)

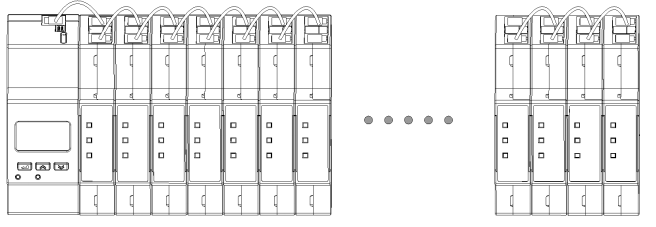

圖1 ADW600效果圖圖

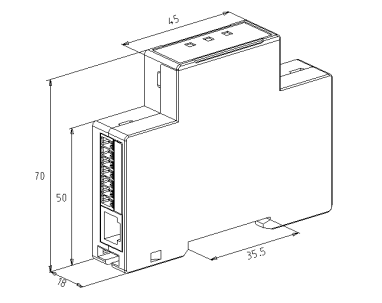

2 ADW600尺寸圖備注：

圖1中的ADW600效果圖最左側的ADW600-M網關（-4G/-CE/-WF），需要另外下單。

2.不同模塊之間網線連接時需要注意BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。

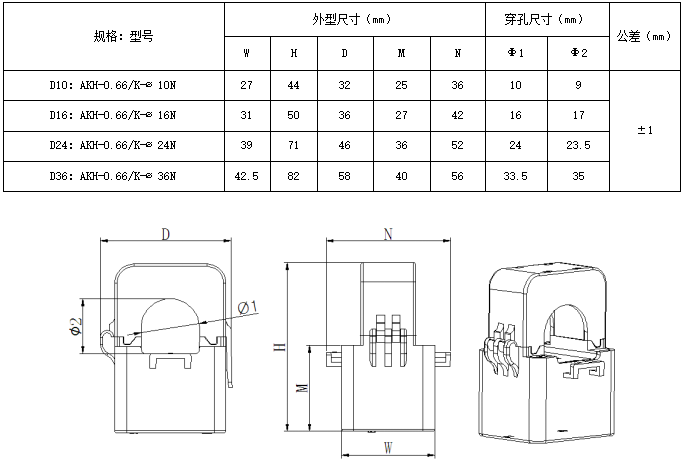

4.2配套互感器外型尺寸(單位：mm)
